Midas Gen NX è migliore tra i software di fascia alta di calcolo strutturale per analisi e progettazione di edifici e strutture complesse, anche in zona sismica, per facilità e rapidità d’uso.
Modellazione semplice e intuitiva
Midas Gen NX permette di elaborare e gestire, in modo performante, modelli con un grandissimo numero di elementi finiti. La libreria di elementi finiti è molto vasta e comprende beam a sezione variabile, truss resistenti a sola trazione e/o sola compressione, elementi wall per pareti antisismiche, plate, solid, plane stress, plane strain, piastre irrigidite ortotrope, etc. Ha un database di profili e materiali che comprende tutte le principali normative mondiali e l’utente ha anche la possibilità di utilizzarne user defined.
Midas Gen NX dispone, inoltre, di un potente modellatore e meshatore solido tridimensionale, (Midas NX+) parametrico, che permette di modellare qualsiasi forma geometrica. Ampia casistica di carichi tipici di travi e piastre, statici, dinamici e mobili, infinite condizioni di carico, gestione automatica delle combinazioni di carico, conversione automatica di carichi in masse, generazione automatica di sistemi di spinta per analisi push-over. Molteplici condizioni al contorno, che lavorano a sola trazione e/o sola compressione, diversi tipologie di isolatori e smorzatori sismici, lineari e non lineari.
Nuova interfaccia grafica migliorata
Midas GEN NX introduce una serie di aggiornamenti significativi volti a migliorare la nitidezza visiva, l’efficienza operativa e la precisione nella modellazione.
Ecco i punti principali riguardanti le novità grafiche e di interfaccia:

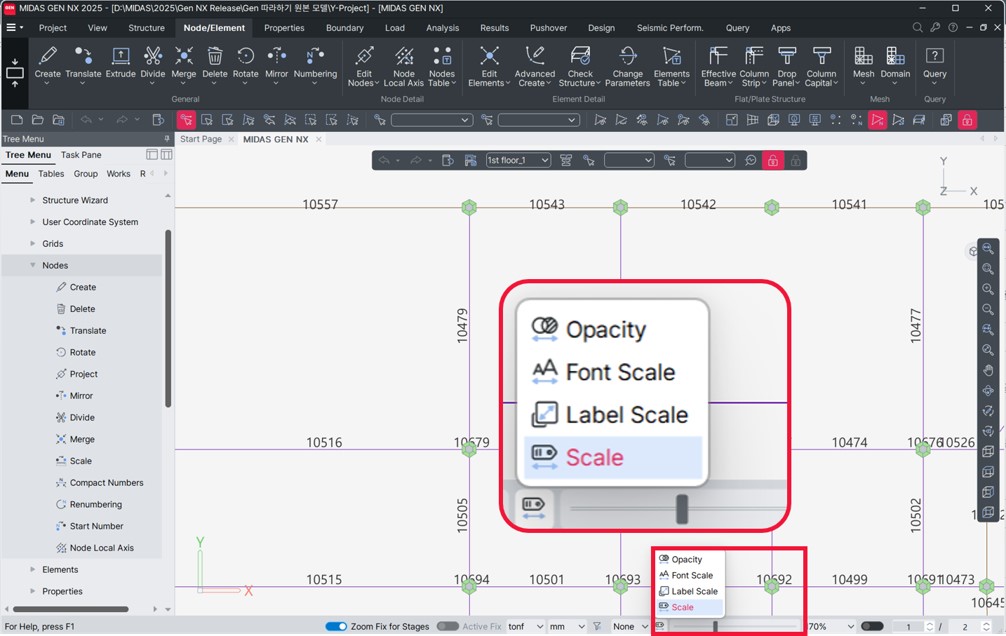

- Interfaccia ad Alta Risoluzione e leggibilità. Il software presenta una nuova interfaccia con icone in formato vettoriale, che garantiscono una visualizzazione nitida anche su monitor ad alta risoluzione senza problemi di pixelazione. Per migliorare la consultazione di modelli complessi, è stato introdotto uno slider per la scala di font e etichette, che permette di regolare la dimensione del testo per numeri di nodi, carichi e risultati. Inoltre, le immagini e le formule nelle finestre di dialogo sono ora in alta risoluzione e consentono di effettuare uno zoom sui dettagli.
- Navigazione e personalizzazione dello spazio di lavoro. L’interazione con il modello è resa più fluida dal 360 View Cube, che permette di ruotare e muovere la struttura senza sforzo. L’utente può velocizzare il proprio flusso di lavoro grazie alla Toolbar Rapida per le funzioni frequenti e alla Toolbar Personalizzata, che consente di posizionare i comandi necessari direttamente sotto la barra degli strumenti principale.

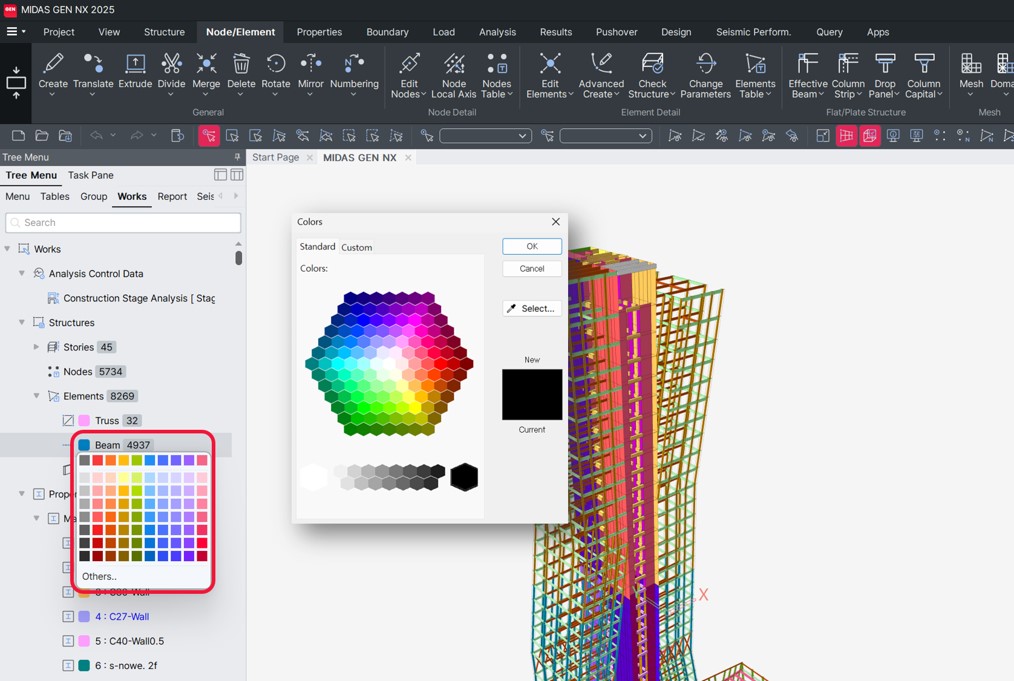

- Visualizzazione avanzata del modello. È stata introdotta la funzione di trasparenza, utile per esaminare la geometria complessiva e i tendini senza gestire impostazioni complesse. Inoltre, la colorazione dei gruppi strutturali permette di assegnare colori personalizzati in base alle fasi di costruzione o alla tipologia di elemento, facilitando la comprensione di progetti complessi.

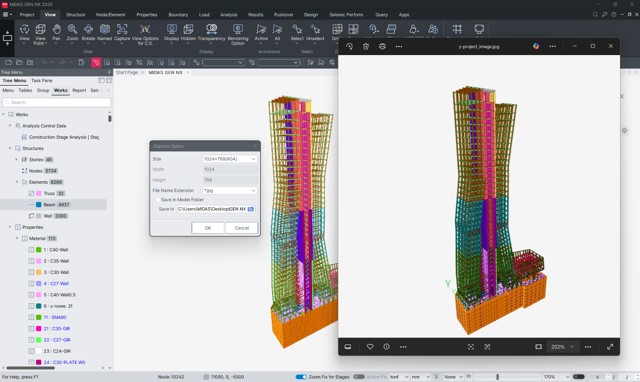

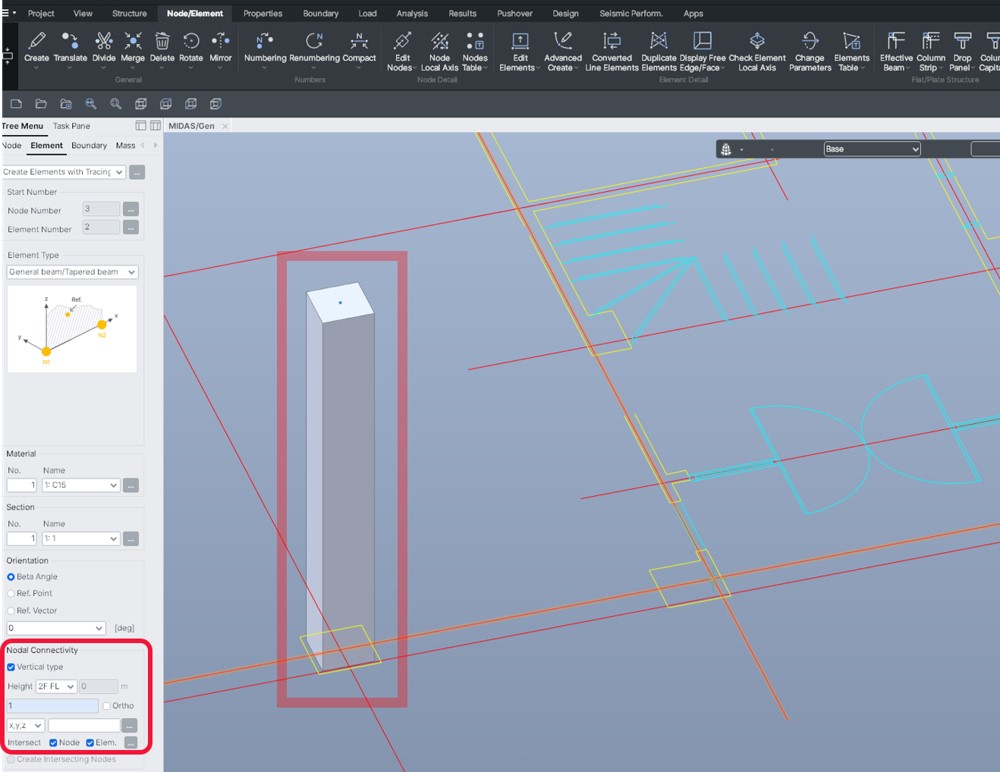

- Strumenti di Modellazione e documentazione. La nuova funzione Modello di tracciamento permette di generare nodi ed elementi direttamente sopra disegni di base (CAD), riconoscendo linee e intersezioni tramite snap. Per la reportistica, la funzione Capture consente di scattare screenshot del modello e dei risultati (come deformate o diagrammi) in vari formati, tra cui jpg, bmp, dxf e dwg.
- Monitoraggio dell’analisi e ricerca integrata. Il processo di calcolo è ora monitorato da una Analysis Progress Bar riprogettata, che mostra in tempo reale l’avanzamento e i passaggi rimanenti.

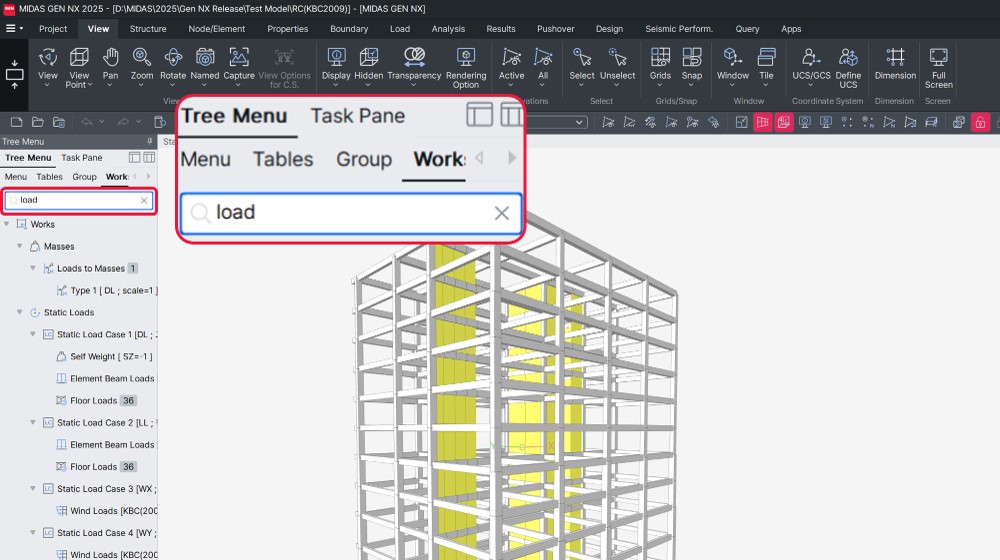

Infine, una funzione di ricerca in-app e una specifica per il menu ad albero facilitano il reperimento di tutorial, manuali o componenti specifici del modello come i tendini.
API e Plug-in
Midas GEN NX offre un’automazione del design senza precedenti. Grazie al nuovo Excel Add-in, è possibile gestire input e output automatizzando i flussi di lavoro senza scrivere codice. Inoltre la versatilità è garantita anche da un ecosistema di Plug-in personalizzabili e condivisibili, che permettono di estendere le funzioni del software secondo le esigenze del progetto. Infine, l’integrazione con Grasshopper consente il controllo parametrico in tempo reale della struttura, dall’ottimizzazione geometrica all’analisi finale.
Automatizza la Progettazione e i Processi con Excel

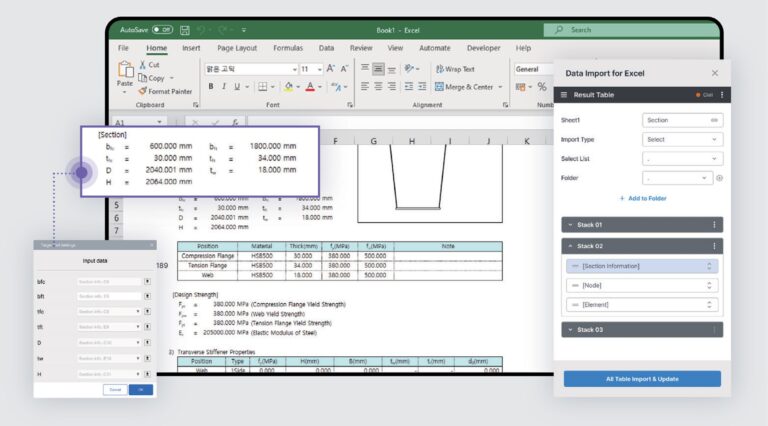

L’integrazione con Excel tramite API permette uno scambio fluido di dati di pre e post-elaborazione, trasformando il foglio di calcolo in uno strumento di automazione potente. Grazie all’Excel Add-In, gli utenti possono creare template personalizzati e sistemi di automazione senza alcuna conoscenza di programmazione. L’uso di comandi API in formato JSON consente inoltre personalizzazioni avanzate dei flussi di lavoro.
Plug-In: Efficienza ad hoc e nuove potenzialità

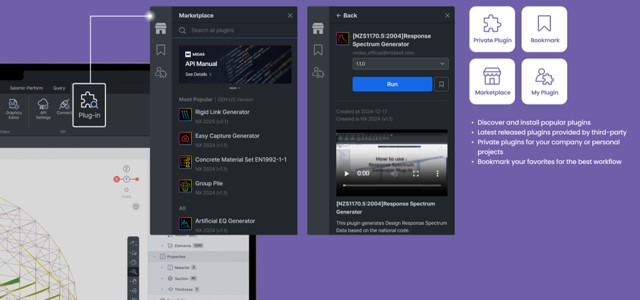

I Plug-In in Midas GEN NX migliorano l’efficienza operativa creando un ecosistema collaborativo. Oltre agli strumenti ufficiali MIDAS, gli utenti possono utilizzare estensioni di colleghi o terze parti, gestendo calcoli complessi e automatizzando funzioni. Questo consente una personalizzazione totale del software per ogni progetto.
L'IA entra nel tuo Modello
Il Server Model Context Protocol (MCP) per Midas GEN NX fornisce accesso programmatico a tutte le informazioni del modello strutturale attraverso comandi semplici. Grazie a questo strumento, è possibile interrogare direttamente la geometria, le proprietà del modello, i carichi, le combinazioni applicate, i risultati delle analisi — come reazioni, spostamenti e sollecitazioni — e i parametri modali, inclusi frequenze e fattori di partecipazione.
BIM e interoperabilità
Midas Gen NX è orientato al mondo del Building Information Modeling avendo un link automatico con Revit e Tekla, sia in andata che in ritorno. Importa da MSC Nastran, Midas GTS NX, Midas FEA NX, Sap2000, Staad e formati dxf e dwg. Esporta in Midas Drawing, Midas GTS NX, Midas FEA NX e formati dxf, dwg e IFC.
Flessibilità di licenza
Disponibile in due versioni, Plus e Advanced, a seconda delle esigenze di analisi, e con possibilità di licenze stand alone o di rete network.
Tutte le licenze Midas sono flottanti, dunque è possibile installare un software in più PC, e attivarlo con il relativo codice licenza.
Midas Gen NX costituisce uno dei software della Suite TSS (Total Solution System), unica al mondo come soluzione integrata multidisciplinare.
Moduli interni opzionali
Sono disponibili due moduli attivabili su entrambe le versioni di Midas Gen NX:
- GSD, General Section Design, un verificatore di sezione di forma qualsiasi e con materiale qualsiasi. Si possono abbinare anche due differenti materiali, con diversi legami costitutivi lineari e non lineari. Tra i risultati abbiamo il Dominio di Resistenza, il diagramma Momento-Curvatura, che si può biliearizzare ed esportare in Midas Gen NX ottenendo così una cerniera plastica concetrata su una sezione di forma qualsiasi, lo stato tensionale elastico, fessurato e ultimo.
- ASWD (Modulo Integrato in tutte le versioni di Midas GEN NX), Automesh Slab Wall Design, un meshatore bidimensionale che oltre a meshare in modo automatico, fa le verifiche allo Stato Limite Ultimo e allo Stato Limite di Esercizio di elementi in c.a.. Indipendentemente che elementi siano verticali, orizzontali o inclinati, questi possono essere progettati e verificati considerando le sollecitazioni flessionali o membranali trattate alla Wood-Armer, oppure applicando la teoria del Pannello Sandwich che considera contemporaneamente tutte le componenti sollecitanti.
Verifica di strutture nuove ed esistenti
L’unico software di fascia alta ad avere post processori integrati. Midas Gen NX offre la possibilità di progettare e verificare edifici nuovi in base alle principali normative internazionali tra cui gli Eurocodici, normative inglesi, americane, asiatiche e italiane, NTC.
Oltre ad elementi trave e colonna, sono verificabili piastre orizzontali o inclinate, pareti definibili setti o anche di forma completamente irregolare. È possibile fare la verifica di sezioni con forma e materiale qualsiasi, con diversi legami costitutivi lineari e non lineari. Per gli edifici esistenti si possono analizzare agevolmente strutture realizzate in materiali variegati e disomogenei, con qualsiasi intervento di retrofitting. Ogni materiale viene modellato numericamente con gli algoritmi migliori attualmente disponibili a livello mondiale. Per le murature a conci disomogenei è presente il modello di materiale “Strumas”, del Prof. Pande, collaboratore di Zienkiewicz all’università di Swansea (UK). Questo permette di considerare i blocchi di muratura ed i corsi di malta, così come ottenuti da un rilievo in situ e può essere usato per modellare muri anche con elementi finiti di tipo solido (brick), anche in accoppiamento a qualsiasi altro elemento finito per simulare l’ulteriore presenza di travi, tiranti, solai, interventi di rinforzo in c.a., etc., avendo il pregio di avere una solida convergenza e individuando i campi di frattura e fessurazione.
Midas Gen NX permette inoltre di eseguire delle vere e proprie analisi di pushover di strutture murarie non assimilabili a telai (ovvero la maggior parte dei casi). Nella modellazione a telaio equivalente, invece, per analisi non lineari statiche di pushover, sono presenti svariate tipologie di cerniere plastiche con comportamento di materiali per simulare acciaio, c.a. (con metodi FEMA, Eurocodice 8 e NTC) e muratura (con metodo SAM, descritto dal Prof. Magenes).
Come unica ed originale opzione, Midas Gen NX prevede di valutare, alternativamente alle cerniere plastiche, la schematizzazione di travi e pilastri a fibre con formulazione “force based” secondo la teoria di Spacone e Filippou (Berkeley), assolutamente performante (in termini di convergenza e rapidità) rispetto alle comuni analisi a fibre nel tradizionale metodo degli spostamenti.
CERTIFICAZIONE E VALIDAZIONE
Documenti di certificazione del sistema qualità e validazione del software:
Implementazione NTC2018 MIDAS Gen
Vademecum per la validazione di un modello di calcolo NTC2018 e circolare 2019
NORMATIVE IMPLEMENTATE
Normative nazionali ed estere implementate nel software:
Scarica l’elenco delle normative attualmente implementate del software.
